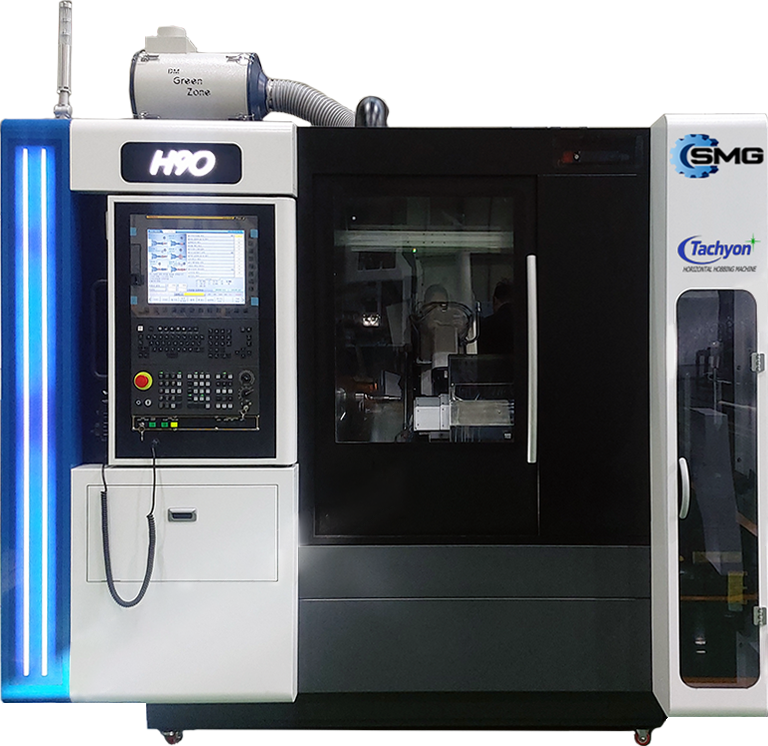

Model		H90
기계능력	최대가공경(자동화)	Φ90 mm
	최대가공경(수동)	Φ110 mm
	최대모듈	M3
	최대 테이블 회전수	1,500 rpm
	테이블 직경	Φ105 mm
호브 헤드	최대호브직경/길이	Φ115/160 mm
	최대 호브 회전수	6,000 rpm
	호브 시프트(Y축) 이송량	150 mm
	호브 회전각도	-45º/+115º
	호브아버 테이퍼	HSK-A50
	호브스핀들 출력	23.1 kW

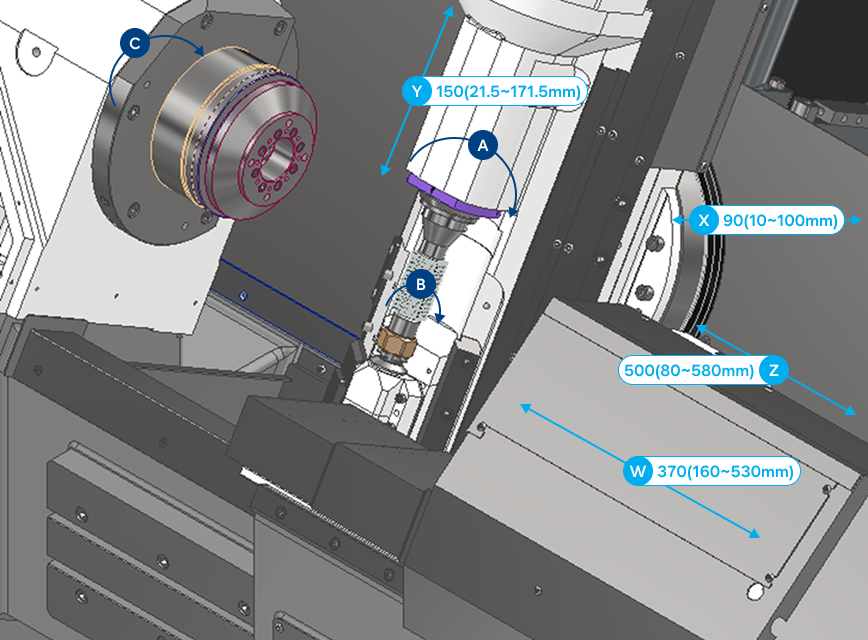

작업영역	X축 이송량	90(10~100) mm
	Z축 이송량	500(80~580) mm
	심압대 센터 이송량	370mm
급이송속도	X축 급이송속도	10 m/min
	Z축 급이송속도	10 m/min
	Y축 급이송속도	5 m/min
기타사양	제어축수	7(X,Y,Z,A,B,C,W)
	CNC 시스템	SIEMENS(FANUC)

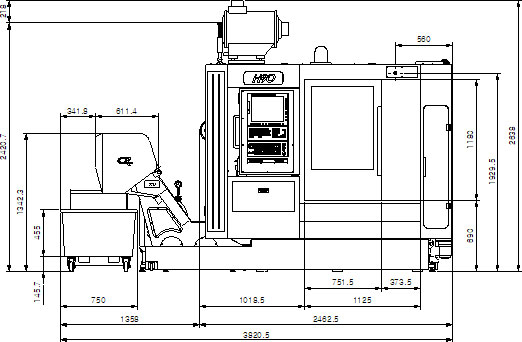

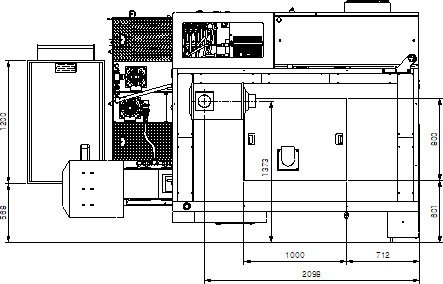

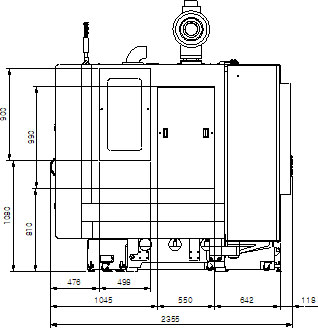

	설치면적(L x W x H) (자동화 포함 시)	2,600 x 2,600 x 2,200 mm (3,400 x 2,600 x 2,200 mm)
	기계중량	5,500 kg

표준 부속품

기계 본체

풀 커버

내부 SUS 커버

호브 아버 세트(Ø16)

절삭유 & 드라이컷팅 장치

유압유니트

자동윤활장치

오일쿨러

LED 작업등

호브 셋팅 장치

표준 공구박스

전장박스 에어컨

정전 급속후퇴 장치

설치용 부품

취급설명서

수동 펄스 제너레이터

특별 부속품

집진장치

호브 아버 세트

윔 아버 세트

마그네트 칩 세퍼레이터 & 절삭유 탱크

오토도어

버제거 장치

방진구

웜 가공용 방진구

절삭유 쿨링장치

MQL 장치

스카이빙 유니트

툴 모니터링 시스템

에어 착좌 시스템

트랜스포머

챔퍼링 & 디버링 장치

호빙 지그

호브 커터

챔퍼링 커터

갠트리 로더 및 멀티 레일 스토커 시스템

자동화 시스템
