PRODUCT | SH Series 제원

CNC Gear Hobbing Machine
- SH Series
  - 특징
  - 특장점
  - 제원
- H Series
  - 특징
  - 특장점
  - 제원

← 좌우로 스크롤하여 전체 사양을 확인하세요 →

Model		SH210	SH260	SH310	SH410	SH550
기계능력	최대가공경(자동화)	Φ210 mm	Φ260 mm	Φ310 mm	Φ410 mm	Φ410 mm
	최대가공경(수동)	Φ350 mm	Φ350 mm	Φ350 mm	Φ410 mm	Φ550 mm
	최대모듈	M6	M6	M6	M8	M8
	최대 테이블 회전수	300 rpm	300 rpm	300 rpm	200 rpm	200 rpm
	테이블 직경	Φ240 mm	Φ240 mm	Φ240 mm	Φ330 mm	Φ330 mm
	베이스지그 직경	Φ130 mm	Φ170 mm	Φ210 mm	Φ260 mm	Φ260 mm
호브 헤드	최대호브직경/길이	Φ180/220 mm	Φ180/220 mm	Φ190/230 mm	Φ190/230 mm	Φ190/230 mm
	최대 호브 회전수	2,000 rpm (Opt.1,000rpm, 1,500rpm)	2,000 rpm (Opt.1,000rpm, 1,500rpm)	1,500 rpm (Opt.1,000rpm, 2,000rpm)	1,000 rpm (Opt.1,000rpm, 2,000rpm)	1,000 rpm (Opt.1,000rpm, 2,000rpm)
	호브 시프트(Y축) 이송량	200 mm	200 mm	210 mm	210 mm	210 mm
	호브 회전각도	±45º	±45º	±45º	±45º	±45º
	호브아버 테이퍼	BBT #40	BBT #40	BBT #40	BBT #40	BBT #40
	호브스핀들 출력	12/16 kW	12/16 kW	12/16 kW	15/20 kW	15/20 kW

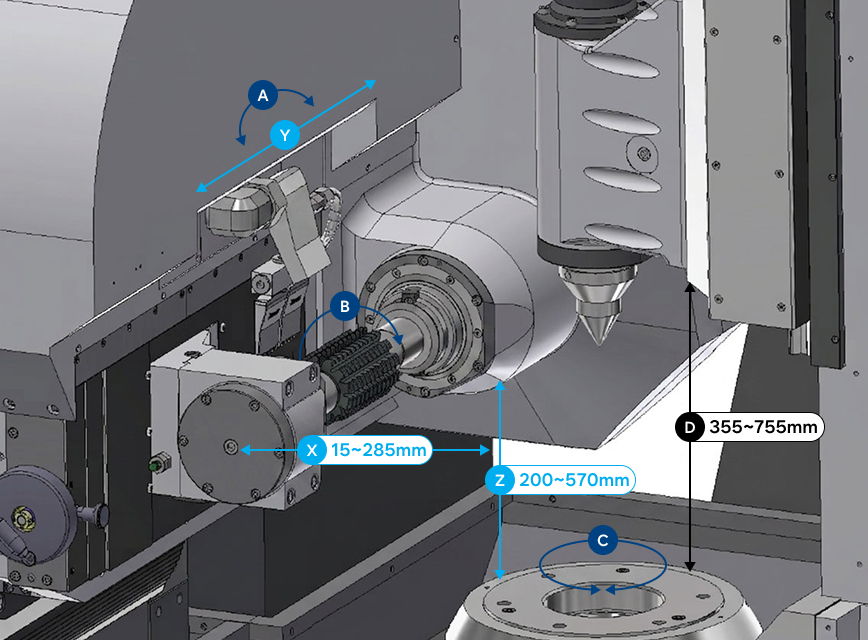

작업영역	X축 이송량	270(15~285) mm	270(15~285) mm	270(15~285) mm	290(15~305) mm	370(15~385) mm
	Z축 이송량	370(200~570) mm (Opt. 600(200~800)mm)	370(200~570) mm (Opt. 600(200~800)mm)	370(200~570) mm (Opt. 600(200~800)mm)	370(150~520) mm (Opt. 600(150~750)mm)	370(150~520) mm (Opt. 600(150~750)mm)
	심압대 센터 이송량	400(355~755)mm	400(355~755)mm	400(355~755)mm	400(305~705)mm	400(305~705)mm
급이송속도	X축 급이송속도	12 m/min	12 m/min	12 m/min	12 m/min	12 m/min
	Z축 급이송속도	12 m/min	12 m/min	12 m/min	12 m/min	12 m/min
	Y축 급이송속도	5 m/min	5 m/min	5 m/min	5 m/min	5 m/min
기타사양	제어축수	6(X,Y,Z,A,B,C)	6(X,Y,Z,A,B,C)	6(X,Y,Z,A,B,C)	6(X,Y,Z,A,B,C)	6(X,Y,Z,A,B,C)
	CNC 시스템	SIEMENS/FANUC	SIEMENS/FANUC	SIEMENS/FANUC	SIEMENS/FANUC	SIEMENS/FANUC
	풀커버 타입	Close top	Open top	Open top	Open top	Open top

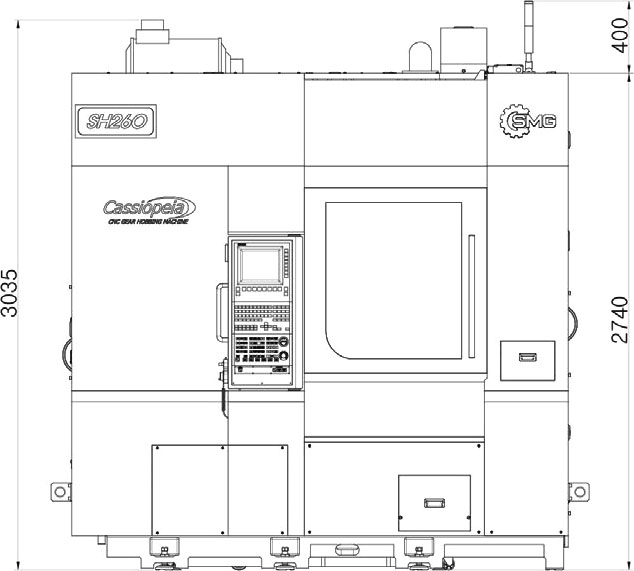

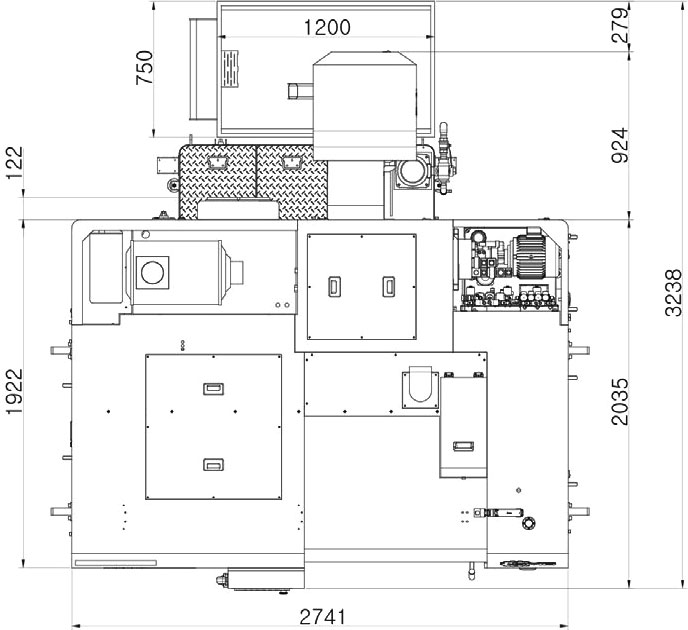

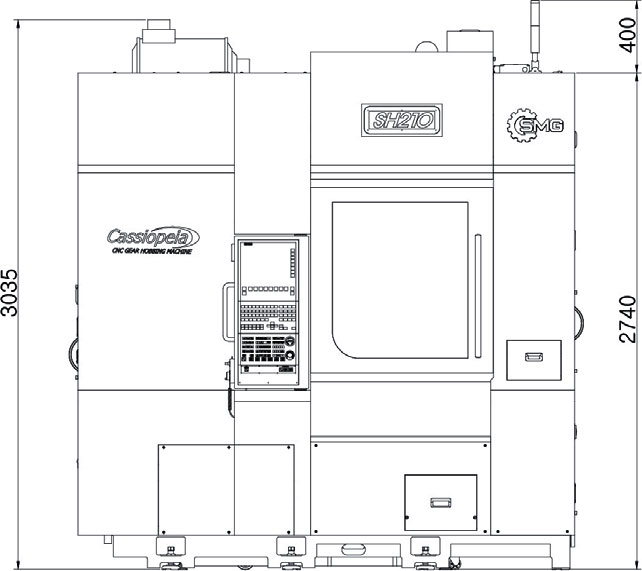

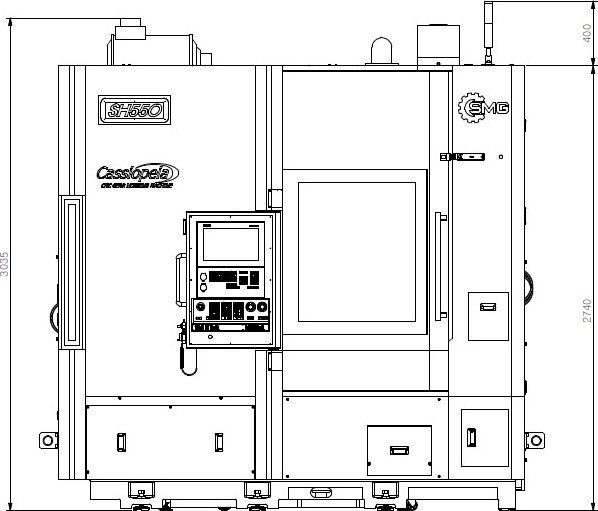

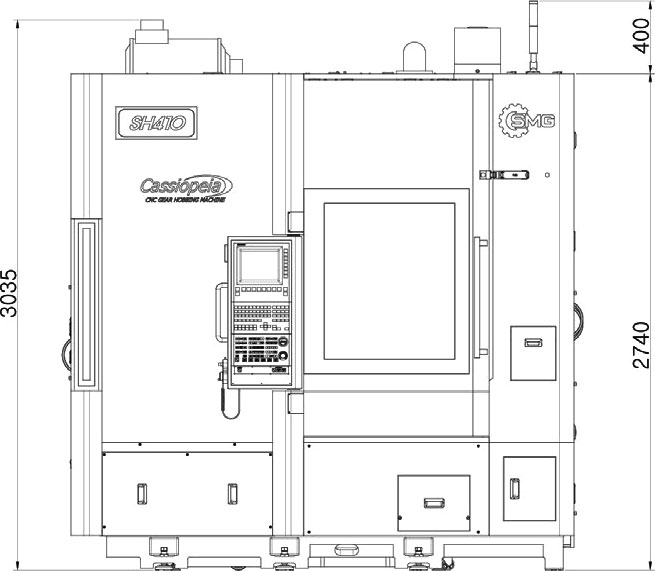

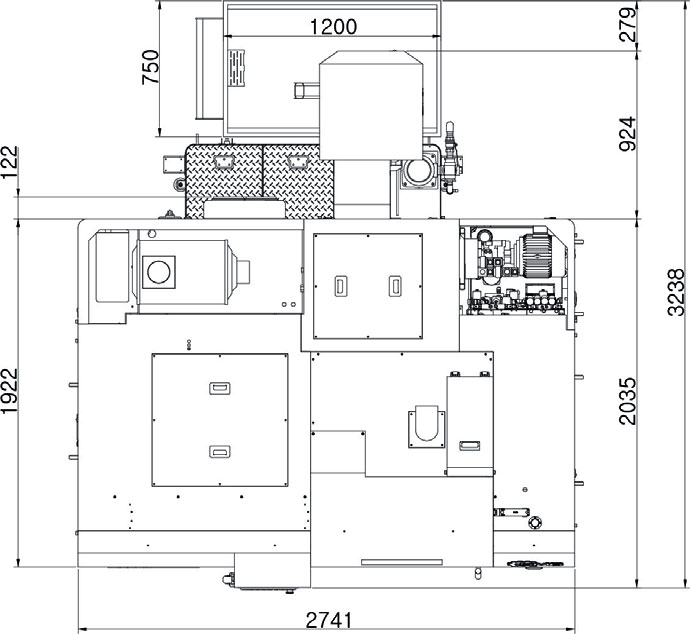

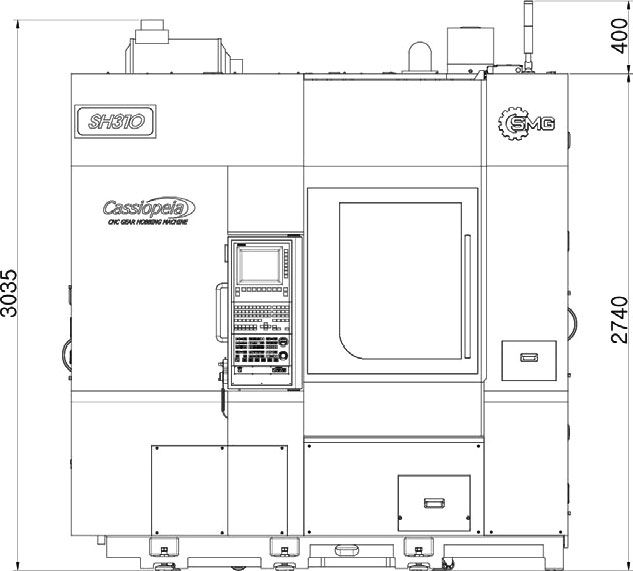

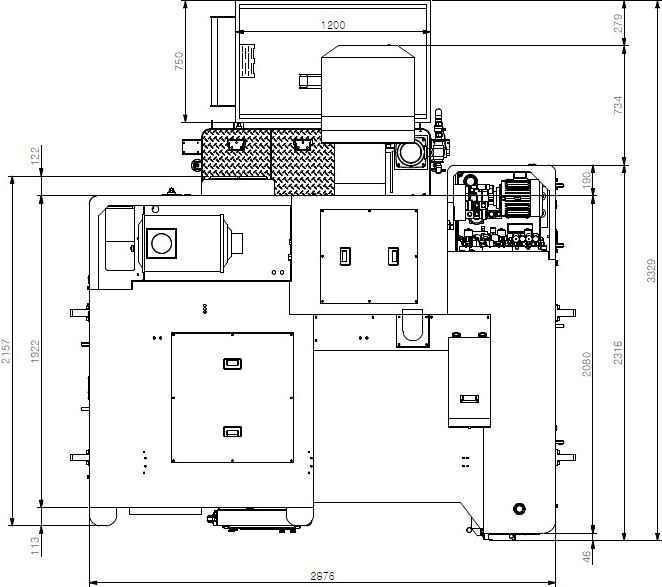

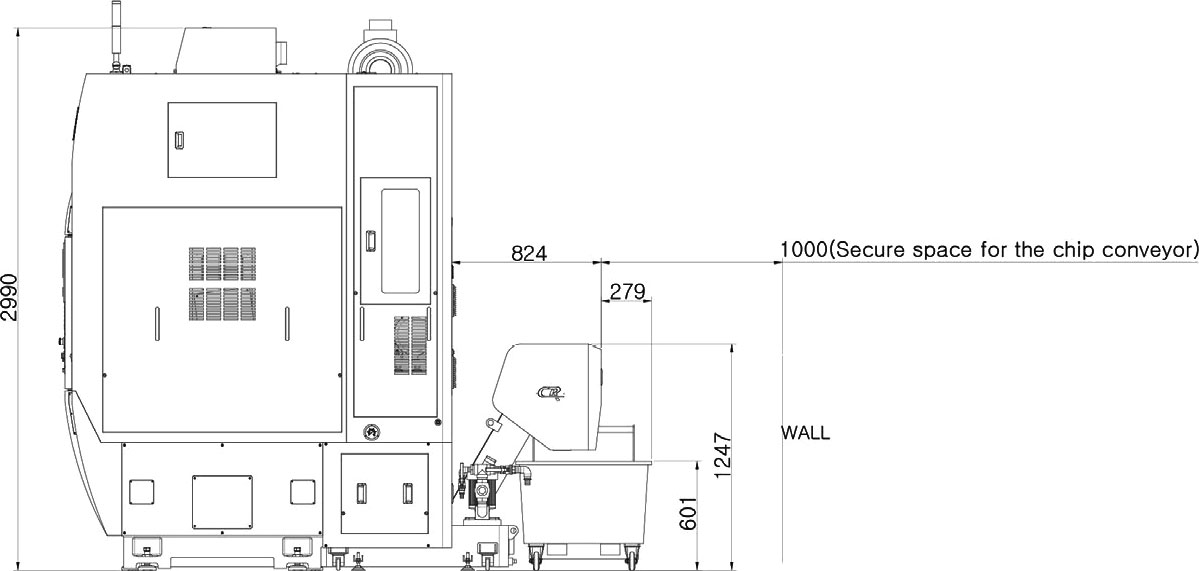

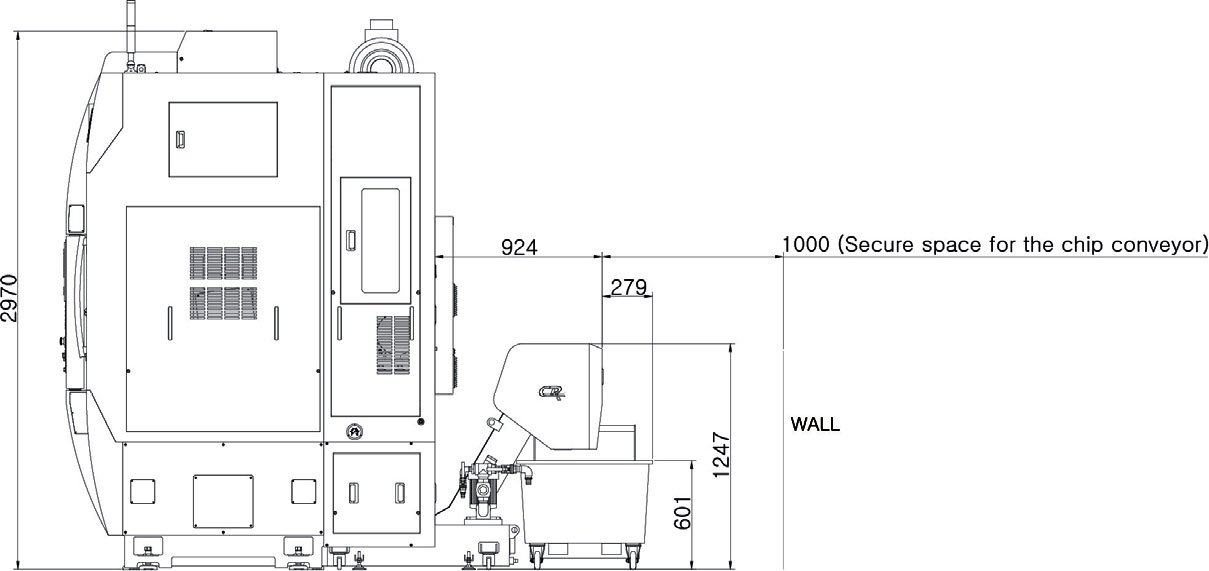

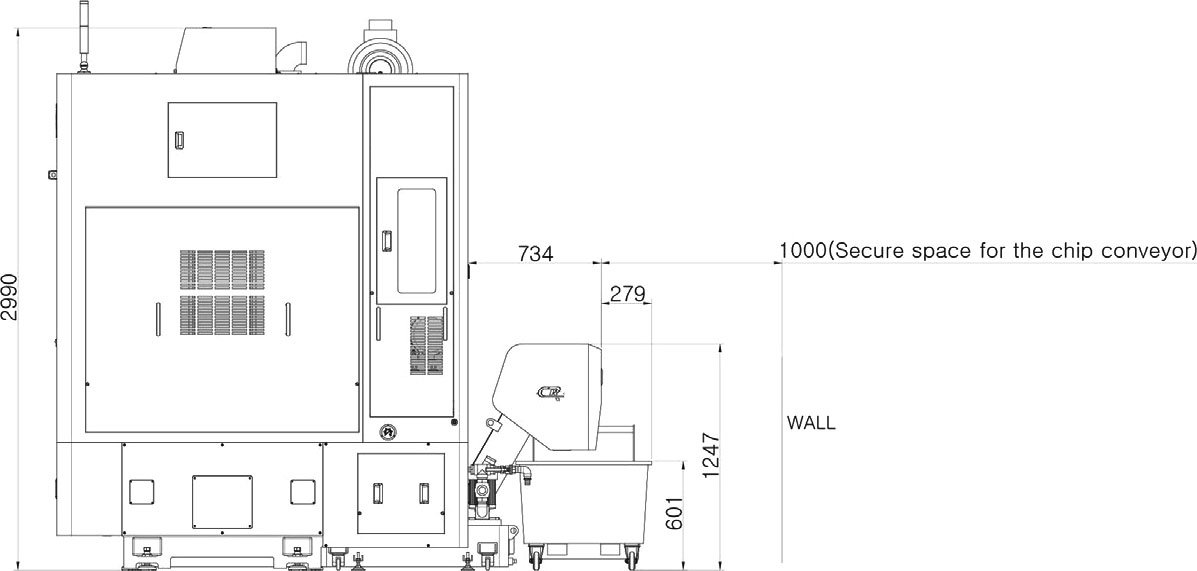

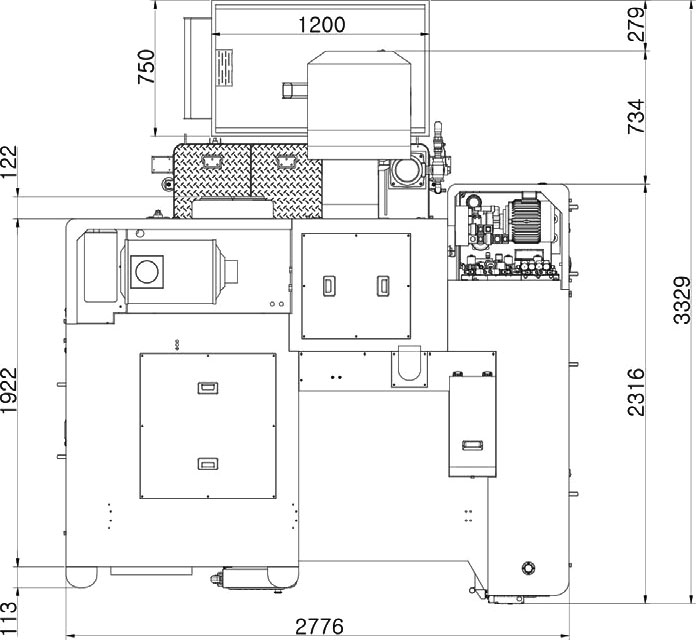

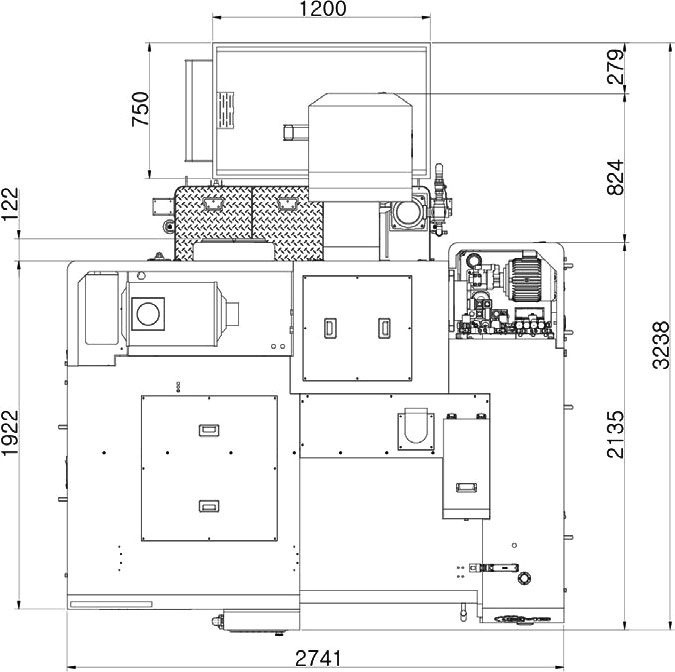

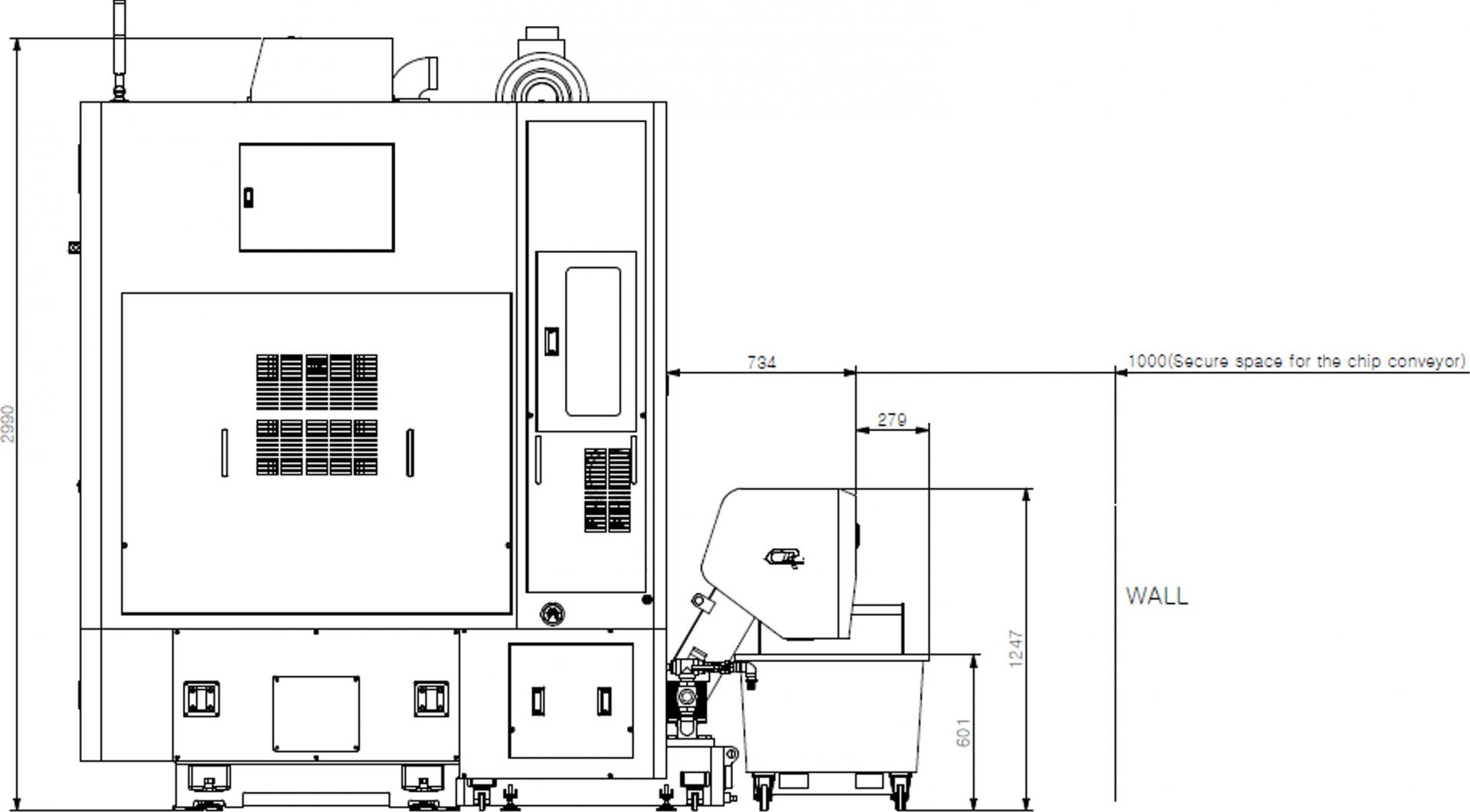

	설치면적(L x W x H)	2,741 x 3,238 x 2,970 mm	2,741 x 3,238 x 2,990 mm	2,741 x 3,238 x 2,990 mm	2,776 x 3,329 x 2,990 mm	2,876 x 3,329 x 2,990 mm
	기계중량	9,500 kg	9,500 kg	9,500 kg	11,000 kg	11,200 kg

표준 부속품

기계 본체

풀 커버

내부 SUS 커버

호브 아버 세트(Ø32)

절삭유 & 드라이컷팅 장치

유압유니트

자동윤활장치

C축 오일쿨러

LED 작업등

표준 베이스 지그

호브 셋팅 장치

표준 공구박스

전장박스 에어컨

정전 급속후퇴 장치

설치용 부품

취급설명서

수동 펄스 제너레이터

특별 부속품

집진장치

호브 아버 세트

마그네트 칩 세퍼레이터 & 절삭유 탱크

오토도어

버제거 장치

방진구

절삭유 쿨링장치

MQL 장치

스카이빙 유니트

Z축 스트로크 증대(370mm→600mm)

툴 모니터링 시스템

리니어 스케일(X축)

에어 착좌 시스템

트랜스포머

표준 링로더

4-위치 링로더

소재 적재 컨베어(파레트타입)

챔퍼링 & 디버링 장치

챔퍼링 지그

챔퍼링 커터

호빙 지그

호브 커터

챔퍼컷 기능

챔퍼컷 커터

자동화 시스템

Model		SH210	SH260	SH310	SH410	SH550
기계능력	최대가공경(자동화)	Φ210 mm	Φ260 mm	Φ310 mm	Φ410 mm	Φ410 mm
	최대가공경(수동)	Φ350 mm	Φ350 mm	Φ350 mm	Φ410 mm	Φ550 mm
	최대모듈	M6	M6	M6	M8	M8
	최대 테이블 회전수	300 rpm	300 rpm	300 rpm	200 rpm	200 rpm
	테이블 직경	Φ240 mm	Φ240 mm	Φ240 mm	Φ330 mm	Φ330 mm
	베이스지그 직경	Φ130 mm	Φ170 mm	Φ210 mm	Φ260 mm	Φ260 mm
호브 헤드	최대호브직경/길이	Φ180/220 mm	Φ180/220 mm	Φ190/230 mm	Φ190/230 mm	Φ190/230 mm
	최대 호브 회전수	2,000 rpm (Opt.1,000rpm, 1,500rpm)	2,000 rpm (Opt.1,000rpm, 1,500rpm)	1,500 rpm (Opt.1,000rpm, 2,000rpm)	1,000 rpm (Opt.1,000rpm, 2,000rpm)	1,000 rpm (Opt.1,000rpm, 2,000rpm)
	호브 시프트(Y축) 이송량	200 mm	200 mm	210 mm	210 mm	210 mm
	호브 회전각도	±45º	±45º	±45º	±45º	±45º
	호브아버 테이퍼	BBT #40	BBT #40	BBT #40	BBT #40	BBT #40
	호브스핀들 출력	12/16 kW	12/16 kW	12/16 kW	15/20 kW	15/20 kW
작업영역	X축 이송량	270(15~285) mm	270(15~285) mm	270(15~285) mm	290(15~305) mm	370(15~385) mm
	Z축 이송량	370(200~570) mm (Opt. 600(200~800)mm)	370(200~570) mm (Opt. 600(200~800)mm)	370(200~570) mm (Opt. 600(200~800)mm)	370(150~520) mm (Opt. 600(150~750)mm)	370(150~520) mm (Opt. 600(150~750)mm)
	심압대 센터 이송량	400(355~755)mm	400(355~755)mm	400(355~755)mm	400(305~705)mm	400(305~705)mm
급이송속도	X축 급이송속도	12 m/min	12 m/min	12 m/min	12 m/min	12 m/min
	Z축 급이송속도	12 m/min	12 m/min	12 m/min	12 m/min	12 m/min
	Y축 급이송속도	5 m/min	5 m/min	5 m/min	5 m/min	5 m/min
기타사양	제어축수	6(X,Y,Z,A,B,C)	6(X,Y,Z,A,B,C)	6(X,Y,Z,A,B,C)	6(X,Y,Z,A,B,C)	6(X,Y,Z,A,B,C)
	CNC 시스템	SIEMENS/FANUC	SIEMENS/FANUC	SIEMENS/FANUC	SIEMENS/FANUC	SIEMENS/FANUC
	풀커버 타입	Close top	Open top	Open top	Open top	Open top
	설치면적(L x W x H)	2,741 x 3,238 x 2,970 mm	2,741 x 3,238 x 2,990 mm	2,741 x 3,238 x 2,990 mm	2,776 x 3,329 x 2,990 mm	2,876 x 3,329 x 2,990 mm
	기계중량	9,500 kg	9,500 kg	9,500 kg	11,000 kg	11,200 kg
